| ブランド名: | XIWUER |
| モデル番号: | PD-KBW62 |
| MOQ: | 1 ユニット |
| 価格: | 交渉可能 |
| 支払い条件: | L/C,T/T |
| 供給能力: | 2,000年間1000個 |

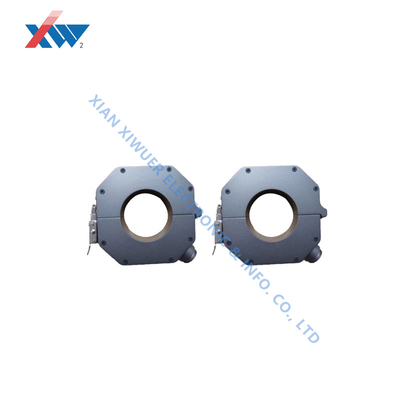

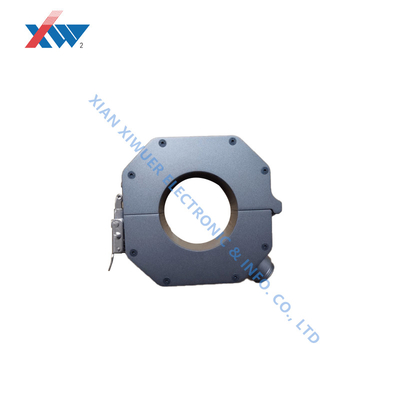

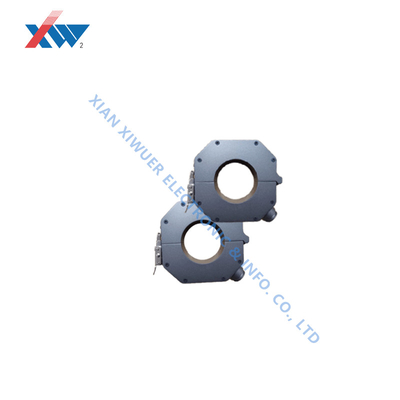

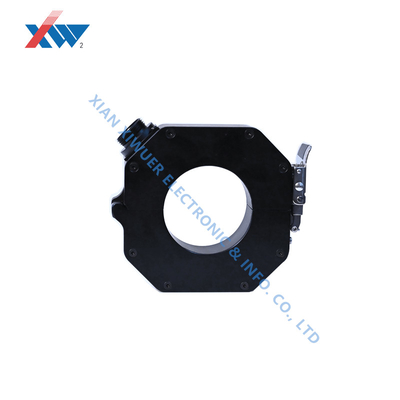

高い PD測定のための周波数電流トランスフォーマー HFCTブロードバンド200KHZから100MHZ BNCコネクタ
試験原理
部分放電がケーブル内側で起こると 高周波の電流は 接地線に沿って地球に伝わります高周波の電流信号が検出され,部分放電の検出が達成される.トランスフォーマーでは,環状磁性材料を巻き込んだ多重回転の導電性コイルで,ロゴフスキスコイル動作モードを使用します.高周波の電磁場は,電磁コアの中心を通過する高周波の電流によって引き起こされます. コイルに誘導電圧を生成します.トランスフォーマーの測定回路と測定される電流の間には電気的な接続がない.これは非侵襲的な検出方法です.測定装置をシャットダウンする必要はありません.
特徴
適用する
高周波電源やモータードライバなどに適用される.
技術パラメータ
| モデル | PD-KBW62 | |
| F について | 帯域幅 | 0.2MHz~100MHz |
| S | 敏感性 | 1PC |
| Zc | 転送インペデンス | 8〜14mv/mA |
| RM について | マッチングインペデンス | 50Ω |
| タ | 動作温度 | -40°C~+85°C |
| ツ | 保存温度 | -40°C~+100°C |
| オー | 接続 | BNC |
| B について | 最大許容 50 Hz 電流 | 200A |
| P | IP 保護クラス | IP40 |
| Φ | アパルチャー | Φ60mm |
サイズ
わかった
