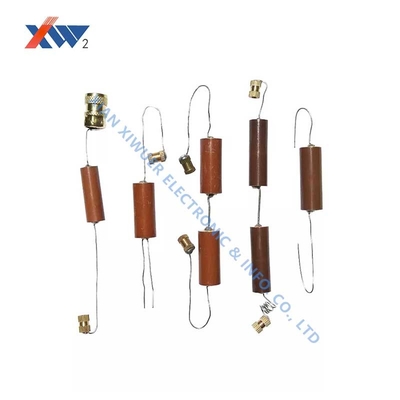

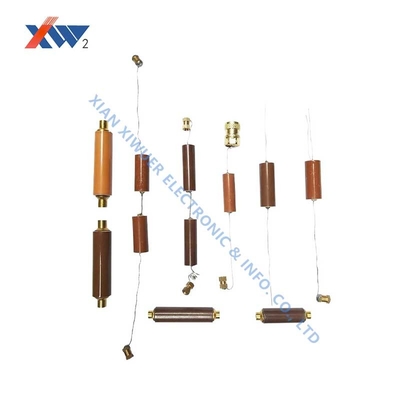

24kV 50pF 高電圧セラミックコンデンサターコアストッド
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Rated Voltage | 24kv 50pF | Nominal Capacitance(pF) | 50pF |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency1kHz+20%TestVoltage | 1V+0.2V:45~50 | Withstand Voltage(In the insulating oil) | 70kVAC/5min |
| Partial Discharge | 26.4kVAC≤10pC | Lightning Impulse kV1.2/5μs | 125 |
| ハイライト | 24KV高電圧セラミックコンデンサ,50pFセラミックコンデンサータコア棒,保証付きの高電圧コンデンサ |
||
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
製品の説明

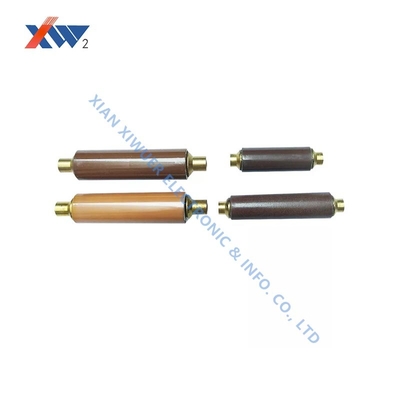

高電圧セラミックコンデンサコアロッド 24kV 50pF
技術仕様
| 属性 | 値 |
|---|---|
| 定格電圧 | 24kV 50pF |
| 公称静電容量 (pF) | 50pF |
| 公称静電容量範囲 試験周波数: 1kHz+20% 試験電圧 |
1V+0.2V:45~50 |
| 耐電圧 (絶縁油中) | 70kVAC/5分 |
| 部分放電 | 26.4kVAC≤10pC |
| 雷インパルス kV1.2/5μs | 125 |
主な特徴
- 定格電圧: 24kVAC
- 公称静電容量: 50pF
- 公称静電容量範囲: 1kHz+20%の試験周波数で45～50
- 耐電圧: 絶縁油中で70kVAC/5分
- 部分放電: 26.4kVACで≤10pC
- 雷インパルス: 125kV (1.2/5μs)
適用分野
真空遮断器 (遮断器コア): 金属化セラミックコアロッド (アルミナベース) は、真空遮断器キャビティの製造に使用され、高電圧電流遮断のための気密シールと電気絶縁を提供します。用途には、鉱山用遮断器や発電機保護システムなどがあります。
ライブ表示デバイス: 10kV～40.5kVの電力システムで使用され、高電圧導体の状態、遮断器 (SF6および真空タイプ)、避雷器、計器用変圧器のリアルタイム表示を提供し、オペレーターの安全を確保します。
代表的なパラメータ: 静電容量は10pF～230pF (例: 24kVで90pF) の範囲で、耐電圧は68kV (商用周波数) および125kV (雷インパルス) です。
使用方法
- 特に指定がない限り、部分放電は定格電圧の1.1倍で5pCを超えないこと
- 規格DL/T538-2006 (高電圧存在表示装置) に準拠
- カスタム寸法はリクエストに応じて利用可能
- 製品を損傷、湿気、汚染から保護してください
- 規格JBT10305-2001 (3.6kV～40.5kV高電圧機器における有機材料のポストインシュレータの技術的条件) に準拠
100メートル以下の設置または高地地域の場合は、注文ノートに明記してください。
