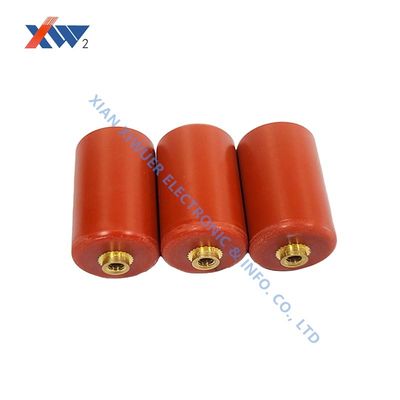

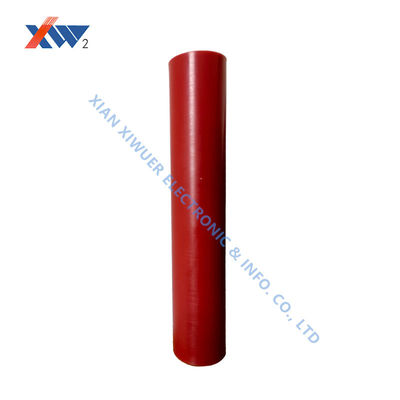

20kV-2000pF 30kV-1000pF 40kV-150pF High Voltage Doorknob Capacitor and Doorhandle Capacitor for Lightning Arresters
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| ハイライト | 20kV-2000pF High Voltage Doorknob Capacitor,30kV-1000pF Doorhandle Capacitor,40kV-150pF HV Ceramic Capacitor |
||
|---|---|---|---|
製品の説明
High Voltage Doorknob Capacitors: Selection Guide
Comprehensive guide for choosing the right doorhandle capacitor for your lightning arrester system.
Technical Specifications
| No. | Specification | Dissipation | Withstanding voltage | Insulation resistance | Dimension(mm) | ||||
| 1 | 20kV-2000pF |
≦0.0040 |
1.5Ur● 1min |
≧1.0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||

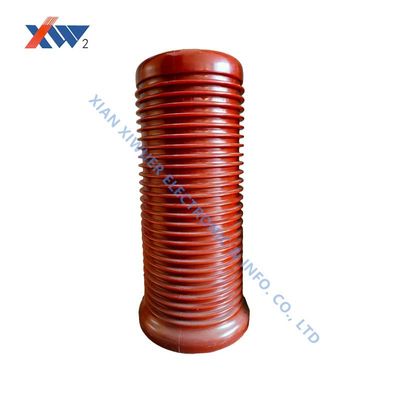

| 18 | Insulator type 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
Selection Criteria for Lightning Arrester Capacitors
Improper capacitor selection can compromise protection system integrity. Consider these critical parameters:
- Rated voltage: Should exceed system's maximum continuous operating voltage (Uc) by 20% (e.g., 520V+ for 480V systems)
- Capacitance Value & Pulse Withstand: Select based on required discharge energy (100pF-0.1µF range) with capacity for nominal discharge current (20kA/8/20µs)
- Low Equivalent Series Inductance (ESL): ≤20nH to prevent pulse response delays
- Environmental Adaptability: IP68 sealing for coastal areas, altitude compensation (1% Uc reduction per 100m above 2000m), vibration-resistant designs for wind turbines
