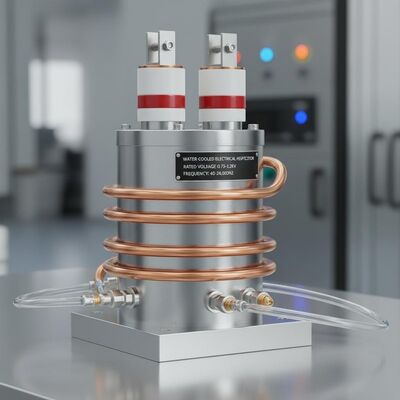

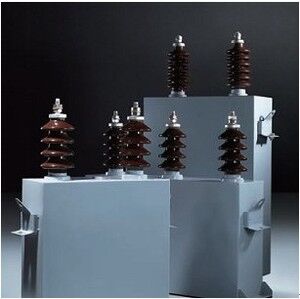

高電圧用途向け、定格電圧0.75-1.2kV、周波数40-24,000Hzの水中冷却式電気加熱コンデンサ

• 容量偏差: ±10%.各フェーズおよびグループにおける最大容量値と最小容量値の比率は1を超えてはならない.1.
• ダイレクトリック損失 タンジェント tanδ (全フィルムダイレクトリック用) 定位電圧 Un と 20°C:
  • Un ≤ 1kV: tanδ ≤ 00015
  • Un > 1kV: tanδ ≤ 00012
• 断熱強度: 端末とホイスリングの間,1分間にわたって1kVの電源周波数試験電圧に耐える.
• 冷却水の入口温度は30°Cを超えない.
  • Qn ≤ 1000 kvar のコンデンサータでは,水流量 ≥ 4 L/min
  • Qn ≥ 1000 kvar のコンデンサータでは,水流量 ≥ 6 L/min
• 長時間稼働する超電圧 (24時間以内に4時間を超えない) は1.1Unを超えない.
• 長時間稼働する過剰電流 (調和電流を含む) は1.35インチを超えない.
• 室内設置,高度は1000mを超えない.
• 設置および運用現場の環境気温は,50°Cを超えてはならない.
• 強力な機械的振動,有害なガス/蒸気,爆発性塵のない設置場所
• RWMとRFM用水冷蔵型全フィルム電気加熱コンデンサは,JB71に準拠する

主に制御可能または調整可能な交流電源システムで使用され,定位電圧は3.6kVを超えないし,周波数は40〜24,000Hzである.誘導式暖房における電力の因子を向上させるために特別に設計されたもの鋳造設備,および類似の用途.

電気加熱コンデンサは,以下の主要部品で構成される.

• コア:コアには複数の並列要素が含まれます.各コンデンサータ要素は,コンデンサータ紙 (介電) とアルミニウム導体 (プレート) から巻かれています.すべての要素プレートは介電を超えて突出します.一つのプレートは冷却水管に溶接されています蓋の接地ストップまたは接地プレートに接続し,そのプレートの全体的な端として機能する.
• 2つ目のプレートは,ハウスから隔離され,接続プレートを通してバスバーに接続され,カバーのポルセラン袖を通って外に出ます.
• ケース:蓋は長方形で,両側にハンドリングのために溶接されたリフティングラグがあります.蓋には,番号付けされた棒と接地ストッドまたは接地プレートを持つポルセランの袖があります.

• コンデンサータは振動なく設置しなければならない.ヒーターの近くに設置することが許される.不燃性の材料がコンデンサーを囲む固い隔壁を形成するか,コンデンサーは別々の金属キャビネットに配置されている場合.
• コンデンサータ冷却水管の損傷を防ぐために,設置場所の環境温度は ±2°Cを下回らない.
• コンデンサタは垂直に設置しなければならない (ポルセランのブッシングが上向きである).コンデンサタをポルセランのブッシングで移動することは厳禁である.コンデンサター間の距離を最低20mm保ちます.
• コンデンサター冷却水管と冷却水管と水源管の間の接続は,柔軟なゴムホースを使用しなければならない.冷却水管は連続で接続することができる.しかし,コンデンサが3個を超えない排水管は覆われず,常に排水を監視するために,容易に観察できる場所に配置されるべきです.
• 冷却水の温度は,入口では+30°C,出口では+35°Cを超えてはならない.
• 連続で複数の冷却水管を接続する際 (最大3台) は,入水と出水間の温度差を調節するために水圧と流量調整する.出口温度が+35°Cを超えないようにする冷却水入口の圧力は4大気を超えてはならない.
• 障害により水供給が中断された場合,コンデンサータの電源を直ちに切断します.冷却水管から水を完全に排水する.
• コンデンサータに複数のグループ端末を並列に使用する場合,柔軟な接続プレートを使用します.メイン出力端末は柔軟な接続プレートから接続する必要があります.グループターミナルから接続プレートの横切りの面積は2.5cm2未満でなければならない.
• 線電圧がコンデンサータの定位電圧を超えると,連続接続されたコンデンサータの数を調整するか,連続で動作するコンデンサータの端末を並列接続する.
