商品の詳細
| ハイライト | AC220V±10% 出力電圧高圧コンデンサ,IP67防水レベルの電源,絶縁樹脂ポッティング スマートグリッド分圧器 |
||
|---|---|---|---|
製品の説明

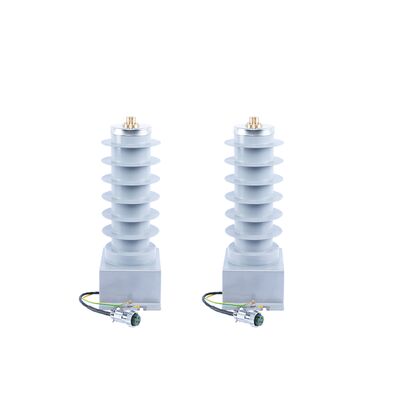

スマートグリッド電圧分割器
製品概要
本電源装置は、高電圧側を装置に直接接続し、出力端から電力エネルギーを取得する電源装置です。主にコンデンサユニットと電磁ユニットで構成され、電磁ユニットには中間変圧器と高調波除去回路が含まれます。
電気的性能指数
| シリアル番号 | カテゴリ | 単位 | 指数 |
|---|---|---|---|
| 1 | 出力電圧 | V | 220VAC±10% |
| 2 | 出力電力 | W | 10 |
| 3 | 動作温度 | ℃ | -40～+70 |
| 4 | コンデンサ寸法 | mm | Φ129*330 |
| 5 | 主要寸法 | mm | 186*135*75 |
| 6 | 放熱構造 | - | 絶縁樹脂ポッティング |
| 7 | パッケージ構造 | - | プラスチック＆メタルシェル |
| 8 | 防水レベル | - | IP67 |
動作原理
回路ブロック図を以下の図に示します。図中、コンデンサCは高電圧取り出しコンデンサ、Tは取り出し変圧器です。この2つのコンポーネントがC-L取り出しモードを構成します。この方法の利点は、電力が大きく、全体的な体積が小さいことです。
ブロック図と端子説明
当社が製造する高電圧給電装置は、大電力取り出し、柔軟な組み合わせ、広範な電力・電圧カバー範囲という利点を備えています。インテリジェントスイッチおよびコントローラーのすべてのモデルの一次および二次融合の動作電源を満たし、従来のPTの強磁気共鳴による致命的な損傷を解決できます。従来のPTを置き換える理想的な代替製品です。
応用メリット評価
実際の応用シナリオと普及
異分野展開効果: 電力システムにおけるコア応用:XJグループや平高グループを含む20以上のユニットに適用され、110kV以上の送電線のオンライン監視装置（導体温度センサーや絶縁体漏れ電流監視装置など）に電力を供給しています。稼働中の機器の故障率は0.3%未満であり、従来のCTエネルギーハーベスティング方式（故障率5-8%）と比較して大幅に低くなっています。・
異分野展開効果: 鉄道や油田パイプラインの陰極防食電源などのシナリオに適用され、鉄道シナリオにおける装置の電磁干渉防止性能が「GB/T 17626.5-2019」レベル4認証を通過することを保証し、列車制御システムが干渉されないことを保証します。注意
使用時は、配線を接続した後、接地線が適切に接地されていることを確認してください。
- 接続が正しいことを確認してください。電源をオンにした後、出力電圧が正常であることを確認してから負荷をオンにしてください。
- 電源装置を勝手に改造または分解しないでください。当社はそれに伴うすべての結果に対して責任を負いません。
