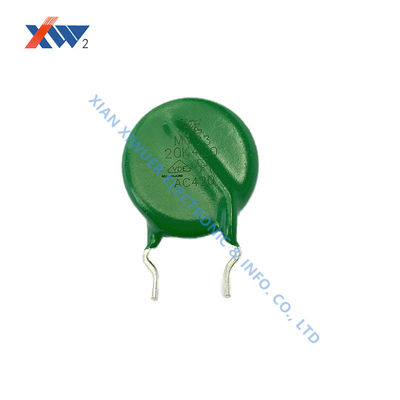

MYG3 10K 420 シリコン樹脂コーティングと両方向対称V/I特性を持つ金属酸化物バリストール

Name: MYG3 10K 420 シリコン樹脂コーティングと両方向対称V/I特性を持つ金属酸化物バリストール
Brand: XIAN XIWUER ELECTRONIC AND INFO. CO., LTD
SKU: MYG3 10K 420
Price: 交渉可能 USD
Availability: InStock

ブランド名:	QingZhu
モデル番号:	MYG3 10K 420
MOQ:	10000 PC
価格:	USD, negotiable, pcs
支払い条件:	T/T
供給能力:	年500，000,000 PC

Detail Information

製品説明

Detail Information

起源の場所:

西安、中国

証明:

UL,VDE

応用:

防波装置

定格電圧 0.1mA(V):

680 (((612~748)

使用温度範囲:

-40℃～+85℃

次元:

D14*H18

パッケージの詳細:

33.5*28.5*28

供給の能力:

年500，000,000 PC

ハイライト:

10K 420 MOV シリコン樹脂コーティング

双方向対称MOV オーバージェス防護

V/I 特性を持つ金属オキシドバリストール

製品説明

MYG3 10K 420 超電圧保護用の一般金属酸化バリスター

MYG3 10K 420 一般金属酸化物バリストール電力源アレスターメタルオキシドバリストール (MOV) は,通常,電源回路のAC入力側で見られる青かオレンジ色の円状部品です.メタルオキシド・バリストールは,それを通る電圧に基づいて抵抗を変化させることができる別のタイプの変数抵抗として考えることができます.高電流がMOVを通過すると,抵抗値が低下し,ショートサーキットとして作用する.したがって,MOVは通常,シューズと並行して使用されます.高電圧のピークから回路を保護するためにこの記事では,電圧のピークから回路を保護するために,あなたのデザインでそれを使用する方法について,もっと学びます.また,あなたの設計要件に応じてMOVを選択する方法について学ぶ.

特徴

シリコン樹脂コーティング
低流出電流
双方向性と対称性 V/ 特性
動作温度範囲:低温: -40°C,高温: +85°C/+105°C

適用する

MOV (variistor) は,通常,保護される回路の平行にフィューズと一緒に使用されます.下記の画像は,電子回路でMOVを使用する方法を示しています. 電圧が定数値の範囲内にあるとき,モビルの抵抗は非常に高く,したがって電流は全て回路を通過し,モビルは電流を通過しません.しかし,電圧のピークが主電圧で発生するとこの高電圧は,モブルの抵抗値を非常に低い値に低下させ,ショートのように見える. この状態では,大きな電流がMOVを通って流れ,フィュージを吹き飛ばし,電源電圧から電路を切り離します.短時間で正常値に戻るしかし,電圧が正常に戻ると,電路は正常に回転します. しかし,電流は,電源が正常に回転すると,電流が正常に回転すると,電流が正常に回転します.MOVは,短路を切り,高電流でダメージを与えることで,回路を一時的に切断します.電源回路に損傷がある場合それは電路が多くの電圧ピークを通過したからです

リードスタイル

コード	構成
A について	長い直線
B について	外側短く絞り込み
C について	垂直に絞り込み
D	直ぐに短く
E について	外側が長い
F について	中から短く絞り込み

テクニカル仕様

シリーズ	パーツNo	定位電圧 V0.1mA(V)	最大許容電圧 ACrms ((V)	最大許容電圧 DC ((V)	最大固定電圧 Vc(V)	マックス.ピーク電流 Ip ((A)	定数ワット (W)	エネルギー 10/1000 μs (J)	エネルギー 2ms (J)	最大ピーク電流1回 (A)	最大ピーク電流 2 倍 (A)	容量 1kHz (pF)
MYG3	10K420+△□	680 (((612~748)	420	560	1120	63.0	0.4	11.2	8.0	2500	1250	190

注記:+=UL 1449 ファイル E321175 (S) - オーバージェス・プロテクション □=UL 1449 ファイル E181155 (N) - 横断アプリケーション CSA C22.2 ファイル E321175 (S) 寸法 mm

サイズ

シリーズ	パーツNo	Dmax	H	A について	Wmax
MYG3	10K420	7.5	-	-	-

企業概要

Xian Xiwuer Electronic & Info. Co., Ltdは,Beiguan,Xi'an市に位置しています 4000m2の面積をカバーし,従業員は2300,約580の技術者,その中には135の技術者,21 高級技術者総資産は3億1500万人民元,固定資産は1億3700万人民元で,主に電子部品の生産に従事する大企業です.この会社は最大規模のヴァリストールの生産規模を持っています中国では,SPD (超電圧防護装置) とHVセラミックコンデンサータが,以下の主要製品です.

バリスターとSPD
HVセラミックコンデンサ
容量電圧分割器
サーミストール

主な生産ラインと検査機器と機器は日本,アメリカ,ベルギー,スイスなどから輸入されています.2つの主要製品の年間生産能力はそれぞれ500万個と1500万個に達しました継続的な技術革新によって,中国の市場占有率はそれぞれ約10%と30%です.この会社によって生産されたワリスターとSPDは,国際市場で大きな評判を得ました日本,米国,香港など多くの国や地域へ輸出されています. CCEE,UL,VDE,TUVの承認を取得し,ISO9001とISO18000の認証を維持し,優れた品質保証能力を確保しています.技術開発能力と豊富な製造経験.
