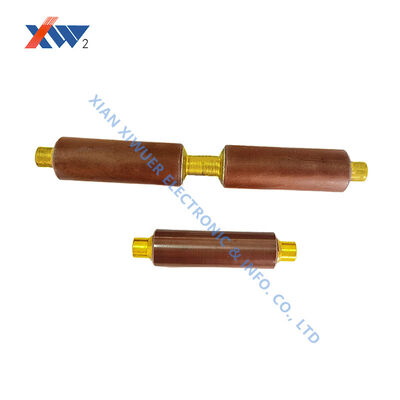

高電圧セラミックコンデンサータッド (VDISセラミック) 超低部分放電と高保温抵抗の3.6kV~40.5kVシステム
商品の詳細
| 取付タイプ | 穴を通して | 定格電圧 | 2000V |
|---|---|---|---|
| 使用温度範囲 | 50℃~+125℃ | キャパシタンス | 10pF～1μF |
| 寸法 | T: 22.0mm | 電圧抵抗 | 70kV、50Hz·1min |
| 電圧をかける | 100V～10kV | 誘電性のlosse | 1Vの1KHz （20-25） ℃ < 0.0040 |
| 人生 | 10年 | アプリケーション | 高圧電源、パルス回路、医療機器 |
| 製品名 | 高電圧セラミックコンデンサ | リード線 | Φ0.48mm |
| 応用 | 艶出し、ペンキ、ジルコニアのケイ酸塩 | キャパシタンスの | 1V、1kHz、（20-25の） ℃ 150PF±10% |
| 終了 | 錫/鉛または鉛フリー |
製品の説明
高電圧表示装置のセラミックコンデンサータ棒 (VDISセラミック) 3.6kV40.5kV
製品概要
高性能なセラミックコンデンサータ棒 (VDISセラミック)高電圧 (VPIS/VDIS) を表示する高電圧 (MV) スイッチ装置のための精密設計のコアコンポーネントである. 3.6kVから40.5kVのシステムの厳しい要求に応えるように設計されている.この棒は超低部分放電で正確な電圧検出を保証します安定した保温耐性,長期にわたる信頼性の高い動作.
高級セラミック・ダイレクトリック材料で 製造された VDIS棒は 容量値が一貫して 低ダイレクトリック損失と 優れた温度安定性をもたらします室内と屋外の両方の MV 装置の組立に最適です.
主要 な 特徴
- 電圧範囲:3.6kVから40.5kV, MV の一般的なアプリケーションをすべてカバーする
- 超低部分放電:指定された試験電圧で ≤ 10pC (名電圧1.1倍で5pCまで)
- 超低ダイレクトリック損失: ≤ 0.0040 (1kHz,1Vで試験)
- 高隔熱抵抗: ≥1.0×105 MΩ (1VDC / 1min)
- 優れた電波抵抗力 (ピーク185kVまで)
- 温度特性: 2D4 (Y5T), 2B4 (Y5P), DLシリーズ
- カスタムスクリュースレッドオプション: M4,M5,M6,M8,M10,M12,M16
- 要求に応じたカスタム寸法と容量値
- 対応するDL/T538-2006そしてJB/T10305-2001 について基準
申請
- 高電圧表示装置 (VPIS/VDIS)
- 容量電圧センサーと電圧分割器
- 中電圧 (MV) スイッチ装置,リングメインユニット (RMU) とキュービック
- エポキシ鋳型器具変形器
- 3.6kV / 7.2kV / 12kV / 24kV / 40.5kVの電源配送システム
テクニカル仕様
| パラメータ | 詳細 |
|---|---|
| 定位電圧 | 3.6kVAC,7.2kVAC,12kVAC,24kVAC,40.5kVAC |
| 定数容量範囲 | 4pFから500pF (カスタマイズ可能) |
| ダイレクトリック損失 | ≤ 0.0040 (1kHz,1V ±0.2V) |
| 断熱抵抗 | ≥1.0×105 MΩ (1VDC / 1分) |
| 部分的な免除 | ≤ 10pC / ≤ 5pC (指定された試験電圧で) |
| 雷の衝動に耐える | 40kVから185kV (1.2/5μs波) |
| 試験基準 | DL/T538-2006,JB/T10305-2001 について |
