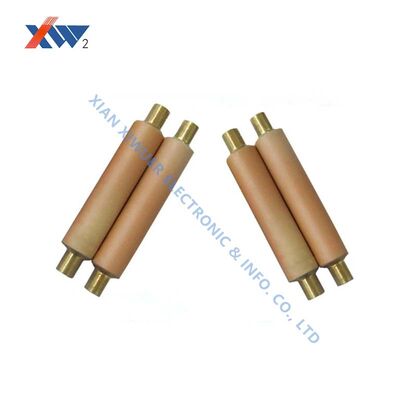

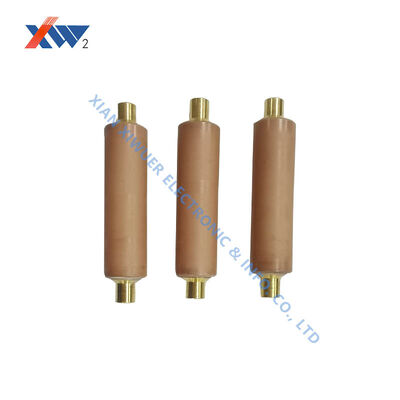

プラグアンドプレイ VDIS セラミックコンデンサモジュール、定格電圧 2000V、寿命 10 年、MV 開閉装置用
商品の詳細
| 取付タイプ | 穴を通して | 定格電圧 | 2000V |
|---|---|---|---|
| 使用温度範囲 | 50℃~+125℃ | キャパシタンス | 10pF～1μF |
| 寸法 | T: 22.0mm | 電圧抵抗 | 70kV、50Hz·1min |
| 電圧をかける | 100V～10kV | 誘電性のlosse | 1Vの1KHz （20-25） ℃ < 0.0040 |
| 人生 | 10年 | アプリケーション | 高圧電源、パルス回路、医療機器 |
| 製品名 | 高電圧セラミックコンデンサ | リード線 | Φ0.48mm |
| 応用 | 艶出し、ペンキ、ジルコニアのケイ酸塩 | キャパシタンスの | 1V、1kHz、（20-25の） ℃ 150PF±10% |
| 終了 | 錫/鉛または鉛フリー |
製品の説明
統合型 VDIS セラミック コンデンサ モジュール | MVスイッチギア用のプラグアンドプレイ電圧検出アセンブリ
私たちの統合型 VDIS セラミック コンデンサ モジュールこれらは、セラミックコンデンサロッド、接続端子、絶縁ハウジングを単一のパッケージに組み合わせた、組み立て済みのすぐに設置できるユニットです。 OEM 開閉装置メーカー向けに設計されたこれらのプラグアンドプレイ モジュールは、12kV ～ 40.5kV 開閉装置パネル内の電圧存在表示システム (VPIS/VDIS) の組み立てを簡素化します。
各モジュールは工場で静電容量、部分放電、絶縁抵抗についてテストされているため、社内テストの作業負荷が軽減され、生産バッチ全体で一貫した品質が保証されます。
主な特長
- 完全一体化: セラミックコア + ハウジング + 接続端子
- 工場でキャリブレーションされた静電容量とPDテスト済み
- ドロップイン交換が容易な標準化された取り付けフットプリント
- ほとんどの一般的な VPIS インジケーター回路と互換性があります
- 高電圧制限抵抗内蔵も可能
- 屋内および屋外のキュービクルの IP 定格オプション
- 標準モジュール構成の短いリードタイム
アプリケーション
- OEM MV スイッチギヤ VPIS / VDIS アセンブリ
- リングメインユニット（RMU）電圧有無表示
- 容量性電圧インジケータ改造キット
- 分電盤の活線監視
- 開閉装置メンテナンス用の標準化されたスペアパーツ
技術仕様
| パラメータ | 価値 |
|---|---|
| システム電圧 | 12kV、24kV、36kV、40.5kV |
| モジュールあたりの静電容量 | 40pF～120pF（スタンダードシリーズ） |
| 部分放電 | 1.1* Ur で ≤ 5pC |
| 出力信号 | 標準ネオン/LEDインジケーターと互換性があります |
| 取り付け | ねじ込み式/フランジ/スナップフィットのオプション |
| ハウジング材質 | エポキシ樹脂/ポリマー（カスタム） |
| 動作温度 | -40℃～+105℃ |
| コンプライアンス | IEC 61243-5 (VDIS)、GB/T 25083 |
