| ブランド名: | XIWUER |
| モデル番号: | TT および TN システム用モジュール式サージ保護デバイス (「1+1」回路) |
| MOQ: | 100 |
| 価格: | 交渉可能 |
| 支払い条件: | LC、T/T |
| 供給能力: | 年間300万個 |
TTおよびTNシステム向けに設計されたこの1P+NPEサージ保護デバイスは、230VのL-NおよびN-PEラインを保護するために1+1回路を使用しています。公称20kA、最大40kAの放電電流を処理し、1.5kVまでの保護と25nsの応答時間を備えています。35mm DINレールユニットはTN-Sキャビネットに適合します。

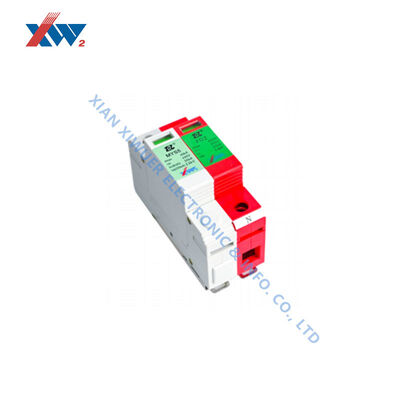

MYS5-385/20-1P+NPEシリーズ サージ保護デバイス（SPD）は、低電圧配電システム向けに特別に設計された高性能雷保護および過電圧保護デバイスです。この製品はEN 61643-11およびIEC 61643-11規格に厳密に準拠しており、クラス2/クラスII（タイプ2）サージ保護デバイスに分類されます。1P+NPE配線構成を備え、公称AC電圧は230V（50/60Hz）です。L-NおよびN-PEラインを効果的に保護し、単相TN-Sおよびその他の接地システムに適しており、下流の機器に信頼性の高い雷保護バリアを提供します。
コア電気パラメータに関しては、このシリーズは優れた放電および電圧制限能力を示しています。L-NおよびN-PEラインの公称放電電流（In、8/20μs）は最大20kA、最大放電電流（Imax）は40kAに達し、強力な雷サージや電力網のサージの影響に容易に耐えることができます。電圧保護レベルに関しては、L-N極は≤1.9kVに制御され、N-PE極は≤1.5kVと低く、残留電圧が安全な範囲内に抑制されることを保証します。さらに、この製品は非常に高速な応答時間を特徴としています。L-Nは≤25ns、N-PEは≤100nsです。過渡過電圧が発生した瞬間に迅速に導通および放電し、敏感な機器を保護します。
このSPDシリーズの設計は、産業用および民生用配電盤の設置要件を完全に考慮しています。製品は標準の35mm DINレール取り付け（EN 60715準拠）を採用しています。ハウジングはUL 94 V-0難燃性定格を満たす熱可塑性材料で作られており、保護等級はIP20で、屋内設置に適しています。広い動作温度範囲を持ち、-40℃から+70℃までの極端な環境でも安定して動作できます。配線に関しては、導体断面積1.5mm²から35mm²（より線）/ 25mm²（柔軟線）をサポートしています。端子はM5ネジを使用し、推奨トルクは3.0Nm±10%です。また、明確な緑/赤のデュアルカラー動作状態および障害表示ウィンドウを備えており、日常的な点検とメンテナンスに便利です。
このシリーズには、標準バージョン（MYS5-385/20-1P+NPE）とスマートリモート信号バージョン（MYS5-385/20-1P+NPE（NS））の2つのオプションモデルがあります。どちらもコア雷保護パラメータは完全に同一ですが、(NS)バージョンには、フローティングスイッチ接点を備えたリモート信号端子が追加装備されています。このリモート信号インターフェースは、125VAC/1AのACスイッチング容量と30VDC/0.5AのDCスイッチング容量（接続線断面積：0.2mm²、M2ネジ、トルク0.25Nm）をサポートしています。このリモート信号機能を通じて、運用および保守担当者は、SPDの障害状態（劣化や故障など）を監視システムまたはアラームデバイスにリモートで送信し、雷保護機器のインテリジェントでリモートな管理を実現できます。これは、無人基地局や産業用自動制御キャビネットなど、システム信頼性に非常に高い要件が求められるシナリオに特に適しています。
